Der Peptidsynthesizer SAM
entwickelt für die multiple, semiautomatische Synthese



Der Peptidsynthesizer SAM ist für die multiple- semiautomatische Synthese mit einem Reaktionsblock des
U-Typs ausgerüstet. Der 24 x 2ml, 5ml oder 10ml Reaktoren aufnehmen kann,  Je nach Reaktor, variiert die Ansatzgröße zwischen 0,05 und 300 mmol.
Über ein 8-Wege-Ventil können 7 unterschiedliche Lösungsmittel und Reagenzien in die Reaktoren gepumpt werden.
Eine digitale Spritzenpumpe sorgt für die Dosierung der Flüssigkeiten.
Über eine, für diese Anwendung konstruierte, bewegliche Dosierplatte werden Reagenzien und Lösungsmittel simultan auf die Reaktoren verteilt.
Der stufenlos regelbare Vortexer garantiert eine homogene Durchmischung der Reaktionsansätze.
Entleert werden die Reaktoren durch Vakuum in eine 10 Liter Abfallflasche, hierzu steuert das SAM eine externe Vakuumpumpe.
Optional kann durch ein zusätzliches Ventil das Hausvakuum anstelle der Pumpe genutzt werden.




Flexibil und Benutzerfreundlich

Alle wichtigen Systemsteuerungsfunktionen können direkt im Handbetrieb ohne lange Einarbeitungszeit mit der umfangreichen Steuersoftware verwendet werden.
Komplexe Einzelschrittfolgen werden zu einem einzigen Tastenbefehl verknüpft. Komplette Synthese-Zyklen können automatisch durch die Verknüpfung von bis zu 20 Tastenbefehle auf einen Programmablauf verarbeitet werden. Zehn dieser individuellen Programme können auf dem SAM gespeichert und bleibt für den Benutzer verfügbar.
Für die manuelle Zugabe von Reagenzien haben wir ein kleines PC-Programm geschrieben, das ein Pipettierraster erzeugt und ausdruckt, mit dessen Hilfe die Pipettierungen sicherer ausgeführt werden können.

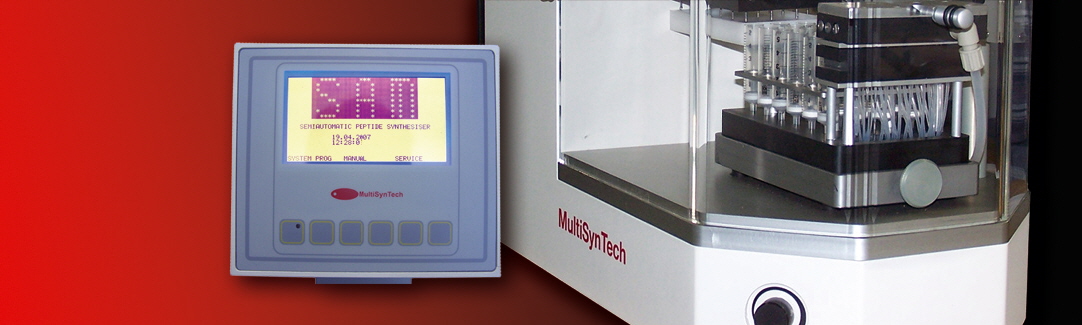

Controller

Der SAP-Controller ist mit einem LCD-Display mit 40 x 16 Zeichen sowie sechs Funktionstasten ausgestattet.
Dies ist für die einzelnen Befehle und der Erstellung und Ausführung von komplexen Programmen notwendig.

Vorteile

  • Platzsparend
  • Effective Kosten Kontrolle
  • Variable Synthese Scales
  • Präzise Flüssigkeisabgabe durch die Digitale Spritzpumpe


Ausstattung

  • U-Block 24 Positionen,  mi 2, 5 und 10ml Reaktoren
  • Digitale Spritzenpumpe mit 10 ml Spritze
  • 8-Wege Ventil für 4 Reagentien bzw. Lösungsmittel
  • Schüttler mit variabler Geschwindigkeit
  • Vacuum-Pumpe  ME 2C NT
  • 10 L Abfallflasche

Software

  • Start up Bildschirm
  • 6 Funktionstasten
  • System Einstellungen
  • Programm Menü 5 Programme mit 20 Schritten
  • Menü für manuelles Arbeiten


Optional Accessories

  • Reaktoren 2, 5 und 10ml mit PTFE oder PE Fritte

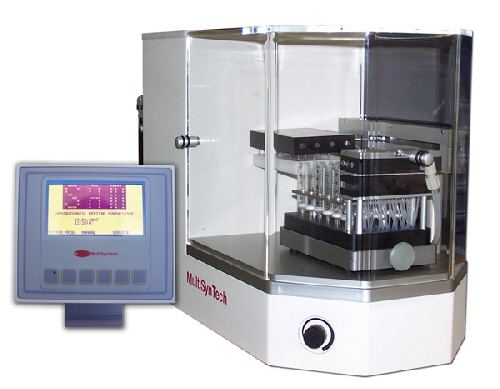

sam_cont

  • SAM Spezifikation

    Spezifikation SAM

    Synthesizer



     Digitale Spritzenpumpe

    Spritze 10ml

    8-Wege Ventil  4 Ausgangs Anschlüsse und 4 Anschlüsse für Reagenzien bzw. Lösemittel

    Vortexer 24VAC , 100 - 600 rpm

    Reaktor  Block U-Typ 24 Positionen für 2, 5 und 10ml

    Dosier Platte zur simultanen Verteilung der Flüssigkeiten

    3-Wege Teflon Ventil

    2-Wege PP-Ventil optional für Hausvacuum

    Netzteil 24 VAC, 150 W

    Solid state relais

    Power 110 - 220 VAC

    Reaktoren

    PP-Reaktoren mit PE Fritte

    Reaktoren Größe 2ml, 5ml, 10ml

    Synthese Masstab zwischen 0,05 and 0,3 mmols

    Vacuum

    Vacuum Membrane Pumpe ME2 C NT

    Nalgane Vacuum Abfallflasche 10L

    Controller

    Microprocessor

    LCD-Bildschirm mit 40 x 15 Zeichen

    5 Programme mit 20 Schritten

    Automatisches Füllen und Waschen

    Manueller Modus

    Spannungs Versorgung

    Eingang: 110-220 VAC +/- 10%

    Netzteil:  24 VAC max. 150 W

    Abmaße

    Synthesizer

    (L) 540 mm, (B) 250 mm, (H) 345 mm

    (w) 21.26 inch, (d) 9.84 inch, (h) 13.58 inch

    Controller

    (L) 195 mm, (B) 65 mm, (H) 170 mm

    (w) 7.68 inch, (d) 2.56 inch, (h) 6.69 inch

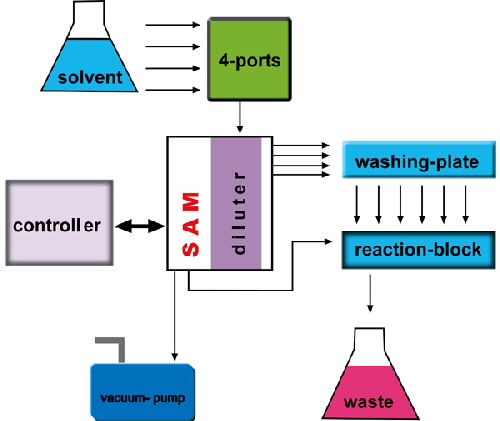

  • SAM Grafik
    grafik-sam
